概述
            發射機合路器廣泛應用于一般通信網中繼站、各類專用及公用移動通信 網中。發射合路器可將 2～16 臺基地發射機接入一根發射天線上，這不 僅節省了天線、饋線及塔臺架設的工程費用，更重要的是：由于本產品采用了高 Q 腔體和 環行隔離器等組件，就能更好的抑制發射機的帶外噪聲和高次諧波，提高了發射頻譜的純度， 從根本上改善了多天線架設中難以解決的互調干擾問題。 發射合路器選用“中鋁洛銅”紫銅材，腔體 Q 值高、損耗??；調諧桿采 用超低膨脹系數的因瓦合金 4J36 制作。4J36 是一種具有特殊的低膨脹鐵鎳合金。調諧桿采 用 4J36 制作后在-100～120℃的范圍內膨脹系數變化不大，使得腔體的調諧頻率不隨外界的 溫度而發生變化。機架選用鋁合金材料，使產品重量輕。產品結構牢固，布局合理，維護簡 便, 可安裝在如何 19 英寸標準尺寸的系列機架上。

 1.技術參數
2.1  使用頻率范圍：330MHz～470MHz：
2.2  可連接發射機數：2～16 臺；
2.3  插入損耗（信道為 250KHz 等間隔）見表 1 合路器單元 2 3 4 5 6 7 8
插入損耗（dB） ≤2.8 ≤3.0 ≤3.2 ≤3.4 ≤3.6 ≤3.8 ≤3.8 表 2.1  合路器單元插入損耗（信道為 250KHz 等間隔）
2.4  電壓駐波比 2.4.1 發射端口電壓駐波比小于 1.22。 2.4.2 天線端口電壓駐波比小于 1.22。
2.5  發射機支路間的隔離度應不小于 80dB。
2.6  發射端口與天線端口反向隔離度應不小于 70dB。
2.7  特性阻抗：50Ω. 2.8  溫度范圍：-25℃～+65℃

2.腔體
腔體實際上是一個四分之一波長的高 Q 帶通型濾波器，本機采用方腔同軸腔體及特殊結 構材料制成的可調諧式活塞，可以覆蓋 330MHz～470MHz 頻段，由于采用特殊的結構設計和 材料，保證了高 Q 腔體的高選擇性，低插入損耗及溫度穩定性。 基地發射機的射頻信號通過隔離器進入高 Q 腔體后，進一步提高了發射功率信號的選擇 性和對帶外噪聲及高次諧波的抑制能力。
3.環行隔離器
環行隔離器是利用磁化的鐵氧體以獲得非互易的相位移或非互易的偏振面的旋轉原理 而構成的單向?qū)ǔ哳l器件，該器件對正向通過的射頻功率信號，具有很小的插入損耗， 而對反向通過的射頻功率信號卻具有約幾十分貝的衰減，從而提高了發射機的隔離度，避免 了發射機合路器產生互調干擾。 發射機合路器采用的是大功率雙節環行隔離器，其正向插入損耗小于0.5 分貝而反向隔離度可達 80 分貝，雙節環行隔離器的每一節接入一只吸收負載以與整個系統 匹配，并吸收在工作中由于天線及饋線駐波比變化所反射的功率信號，并進一步保護了發射 機的末級功放。

3.匯接網絡
發射機合路器采用了多指標（功率、駐波、插損）合一的特殊器件匹配 盒式方式組成的匯接網絡，并利用一定長度的同軸電纜與高 Q 腔體及天線相匹配，以保證本 機的電性能指標達到最佳。

4.  結構特征

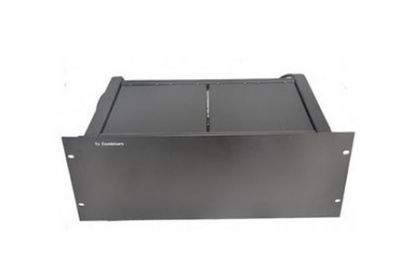

本產品采用積木式結構，在 4U 的面板高度內可安裝 2 個信道的腔體，并可將多個二合 一任意疊放在一起組成 6 合 1、8 合 1、14 合 1、16 合 1，外框體機架選用鋁合金板材，具有 結構輕便牢固、便于維修及安裝。整個產品可以固定在 19 英寸標準機架中。 發射合路器二合一結構尺寸為 482mm×177mm×410mm（二合一單元尺寸）。
